DWP22L är en utmärkt kvalitet Dante Interface Panel för att konvertera två Dante -kanaler till analoga ljudutgångar och två analoga ljudingångar till Dante Network. DWP22L-US utformad för att passa med oss stil med dubbel gäng. DWP22L-EU utformad för att passa med europeisk monteringsbox.
DAP22L Dante -gränssnittet MIC/LINE 2 Ingångar Multi 2 -utgångar använder helt enkelt CAT5 -kabel för att ansluta RJ45 -porten till en Ethernet -switch och använda “Dante Controller” för att dirigera signalens låga latens till/från andra enheter som redan är anslutna till samma Dante -nätverk.

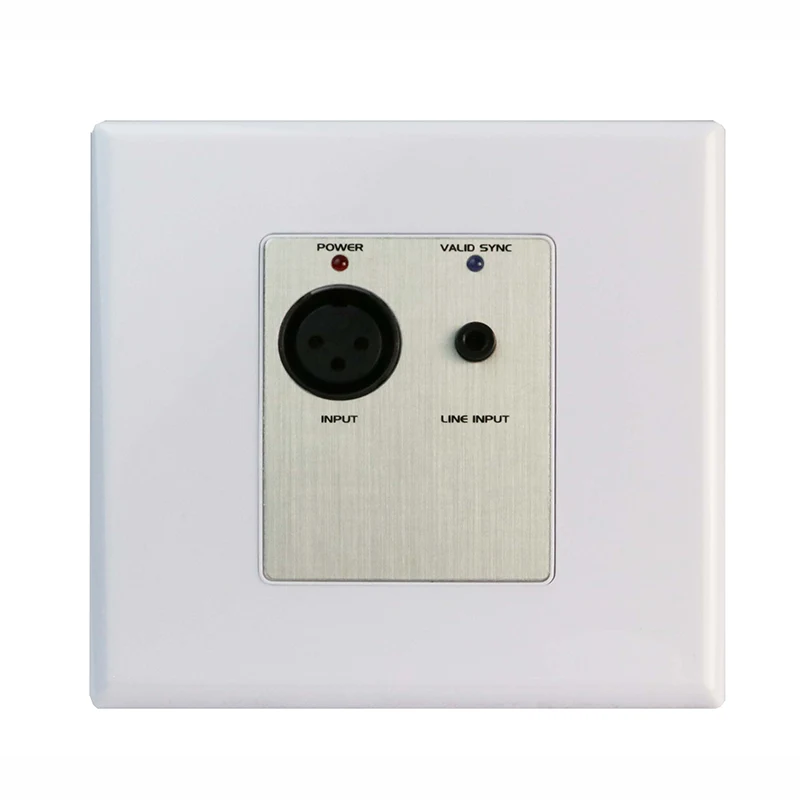

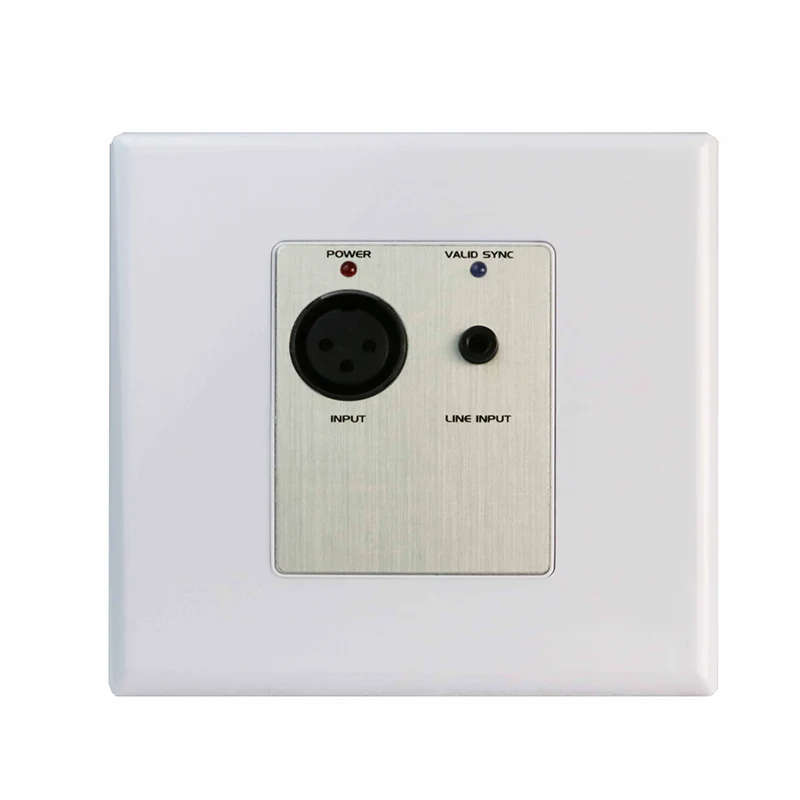

En MIC/LINE XLR-ingång och en mini-jack-ingång på frontpanelen
Mini-jack-ingång summeras till monosignal
Konverterar MIC- eller rad -ljudsignaler till Dante Network
MIC/LINE kan väljas för XLR -ingång
Växlingsbar 48V Phantom Power för MIC XLR -ingång
Justerbar mikrofon/linjeförstärkning från -20 dB till +20dB för varje ingångskanal
Två ljudsignalutgångar från Dante Network på bakpanelen
Varje ljudinmatningssignal/klipp LED på sidopanelen
Högupplösta 24 -bitars konverterar analog till digital och digital till analog
Lysdioder anger status för kraft och nätverkssynkronisering på sidopanelen
Power Over Ethernet (POE) eller 24VDC strömförsörjning
Ger hög kvalitet på förförstärkaren för mikrofoner
Utmärkt ljudkvalitet med lågt brus
|
MIC/LINE -ingångar till Dante Network |
|
|
Input: |
XLR (kvinna), stereo mini-jack (l, r) |
|
Vinstområde |
-20 ~ +20 |
|
Inputimpedans |
> 2,5K_ (XLR MIC),> 5K_ (XLR-linje),> 50K_ (mini-jack) |
|
Fantomkraft |
48 V Switchable |
|
Frekvenssvar |
20 Hz till 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Buller under +4 DBU |
<-70 dB |
|
Cmrr |
> 65 dB (50 Hz till 120 Hz) |
|
Dante Network to Line -utgångar |
|
|
Utgångar |
5p, balanserad/obalanserad, löstagbar terminalblock (utgång 1/2) |
|
Utgångsnivå |
-10 DBU -nominell (linje) |
|
Utgångsnivå |
+10 DBU maximalt |
|
Utspänning |
+20dbu (@ 0db utgångsförstärkning) |
|
Produktionsimpedans |
150_balanced; 75_Unbalanced |
|
Frekvenssvar |
20 Hz till 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Buller |
<-80dB |
|
Överhörning |
<85 dB (20 Hz till 20 kHz |
|
Dantkanal |
|
|
Sändare/mottagare |
2/2 |
|
Överföringsfrekvens |
100 Mbps |
|
Upplösning |
16/24/32 bit |
|
Provtagningsfrekvens |
44,1 kHz, 48 kHz. |
|
Dante -gränssnitt |
Rj45 jack |
|
Strömförbindelser |
2 Pin Euro Terminal |
|
Kraftkrav |
24 VDC @ 180 MA Plus anslutna fantombelastningar, eller POE |
|
Dimensionera |
116mm (W) × 114,5 mm (H) × 53,1 mm (D)-DWP22L-US 87mm (W) × 875mm (H) × 53,1 mm (D)-DWP22L-EU |
|
Vikt: 0,36 kg-DWP22L-US |
Vikt: 0,36 kg-DWP22L-US 0,28 kg-DWP22L-EU |

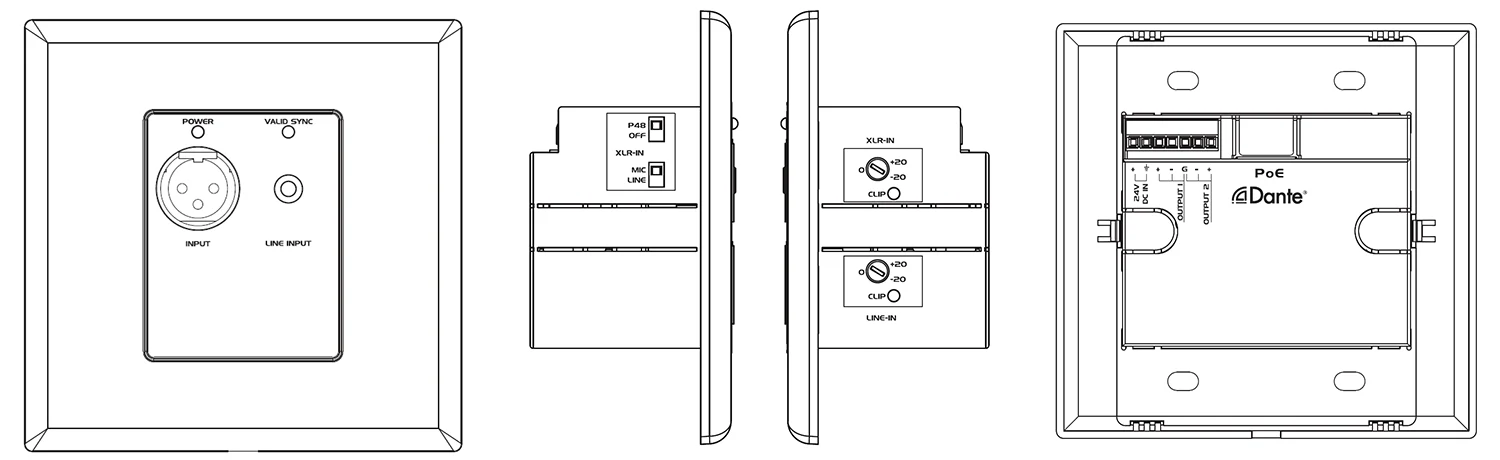

1. XLR Input, Acceptera MIC eller Line Audio Signal.
2. 3,5 mm Mini Jack -ingång, accepterar Line Audio Signal.
3. Power LED -indikator.
4. Sync LED indikerar statusen för Dante Network
5. XLR -ingångsväljare
Linje: Accepterar balanserad eller obalanserad linjekälla.
MIC: accepterar signalen om dynamisk eller kondensormikrofon.
P48V: Ger 48V Phantom Power vid anslutning av kondensormikrofon.

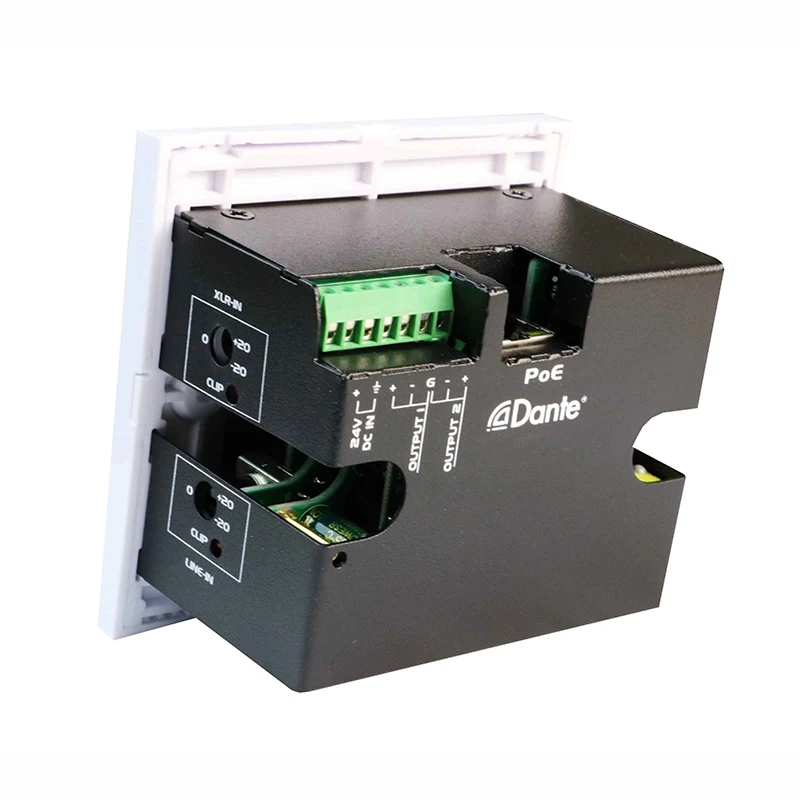

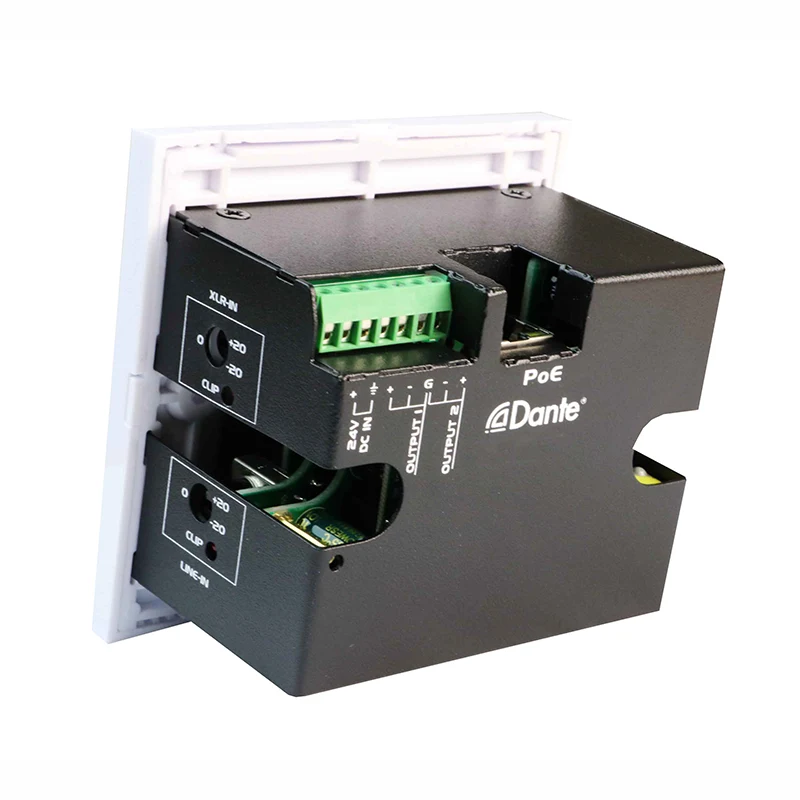

6. Ingångsförstärkningskontroll: Justera förstärkningsnivån för insignal på varje ingångskanal.
7. Signalklipp LED på varje ingångskanal.
8. Euro Terminalutgångar: Konverterar två Dante -kanaler till analoga linjeproducts.
9. RJ45 -port: Använd CAT5 -kabel för att ansluta till Dante Network.
Obs: När du använder POE -aktiverad nätverksomkopplare kan DWP22L drivas och drift från POE.
10. Effekt: Anslut DC 24V till 2p terminalblock eller DC -ingångsuttag.
Obs: Om DC 24V och POE båda är närvarande för DWP22L, kommer enheten att fungera från DC 24V. Och när DC 24V avlägsnas kommer kraften att byta till POE -kraft automatiskt.
2ch Dante-gränssnittet 2 MIC/LINE-ingångar x 2-utgångar Interface Panel är perfekt för professionella ljudapplikationer, såsom konferensrum, live-ljudinställningar, sändningsstudior och installerade AV-system, där tillförlitliga Dante-till-analog och analog-till-Dante-konvertering krävs i en kompakt, rack-fri formfaktor. Dess väggmonterade design möjliggör ren och effektiv integration i olika miljöer samtidigt som högkvalitativ ljudprestanda upprätthålls.
