DB0202 är en utmärkt inmatning av kvalitetslinjer Multi 2 -utgångar för att konvertera två Dante -kanaler till analoga ljudutgångar och två analoga ljudingångar till Dante Network.
Använd bara CAT5-kabel för att ansluta RJ45-porten till en Ethernet-switch och använda "Dante Controller" för att dirigera den låga latensen för signal till/från andra enheter som redan är anslutna till samma Dante-nätverk. Det är lämpligt för att expandera I/O för Dante Systems med Analog Gear, Legacy Equipment Integration (t.ex., Analog Mixers, Amplifiers). Tillsammans med vår Dante DSP, Dante Microphone, Dante -högtalare.
* Tillhandahåller Dante -gränssnitt för två ingångar / utgångar
* Två standardkanaler för mikrofon eller rader konverterar till Dante Network
* MIC/LINE Väljbar på varje ingång
*Få kontroll på varje ingång
* Få kontroll på utgångskanaler
* Ger 48V Phantom Power för varje kondensormikrofoningång
* Accepterar balanserade eller obalanserade signalingångar

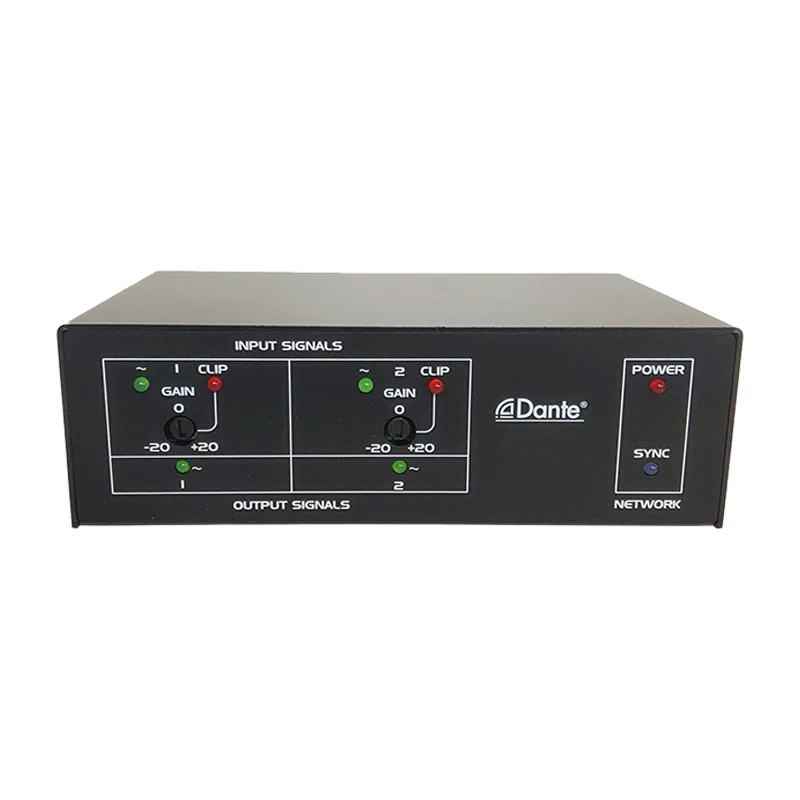

* Varje ljudinmatningssignal/klipp LED på frontpanelen
* Varje ljudutgångssignal LED på frontpanelen
* Två balanserade ljudutmatningsnivå från Dante Network
* Högupplösning 24 -bitars konverterar analog till digital och digital till analog
* Lysdioder anger status för kraft och nätverkssynkronisering
* Drivs av extern 24VDC strömförsörjning
* Normal drift med PoE Enable Network Switch
|
Dante Network to Line Level -utgångar |
|
|
Utgångar |
5p löstagbart terminalblock, balanserad/obalanserad |
|
Utgångsnivå |
-10 DBU -nominell |
|
Utgångsnivå |
+10 DBU maximalt |
|
Utgångsspänning: |
+20dbu (@ 0db utgångsförstärkning) |
|
Produktionsimpedans |
150 _ balanserad; 75 _ obalanserad |
|
Frekvenssvar |
20 Hz till 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Buller |
<-75db |
|
Gripande |
<85 dB (20 Hz till 20 kHz) |
|
MIC/LINE -ingångar till Dante Network |
|
|
Mic -ingångar |
|
|
Input |
7 stift euro terminal, balanserad |
|
Få |
Kondensormikrofon: 40 dB |
|
Dynamisk mikrofon |
60 dB |
|
Ingångsnivå för +4 DBU |
-36 DBU (kondensor) |
|
|
-56 dbu (dynamisk) |
|
|
-36 DBU (maximalt) |
|
Inputimpedans |
40 __ |
|
Fantomkraft |
48 v |
|
Frekvenssvar |
20 Hz till 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Buller under +4 DBU |
<-70 dB |
|
Cmrr |
> 70 dB (50 Hz till 120 Hz) |
|
Överhörning |
<70 dB (20 Hz till 20 kHz) |
|
Linjeputik |
|
|
Input |
7 stift euro terminal, balanserad |
|
Ingångsnivå för +4 DBU |
+4 DBU (balanserad); -10 DBV (obalanserad) |
|
Inputimpedans |
> 40 _ |
|
Frekvenssvar |
20 Hz till 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Buller under +4 DBU |
<-75 dB |
|
Cmrr |
> 60 dB (50 Hz till 120 Hz) |
|
Överhörning |
<75 dB (1 kHz, vilken linje som helst till vilken mic -kanal som helst), |
|
|
<70 dB (20 Hz till 20 kHz) |
|
Utrymme över +4 DBU |
> 18 dB |
|
Dantkanal |
|
|
Sändare/mottagare |
2/2 |
|
Överföringsfrekvens |
100 Mbps |
|
Upplösning |
16/24/32 bit |
|
Provtagningsfrekvens |
44,1 kHz, 48 kHz. |
|
Dante -gränssnitt |
Rj45 jack |
|
Strömförbindelser |
2 Pin euro -terminal, Power Jack |
|
Kraftkrav |
24 VDC @ 180 MA Plus anslutna fantombelastningar, eller POE |
|
Mått |
143mm (w) × 45mm (h) × 93mm (d) |
|
Vikt |
0,7 kg |

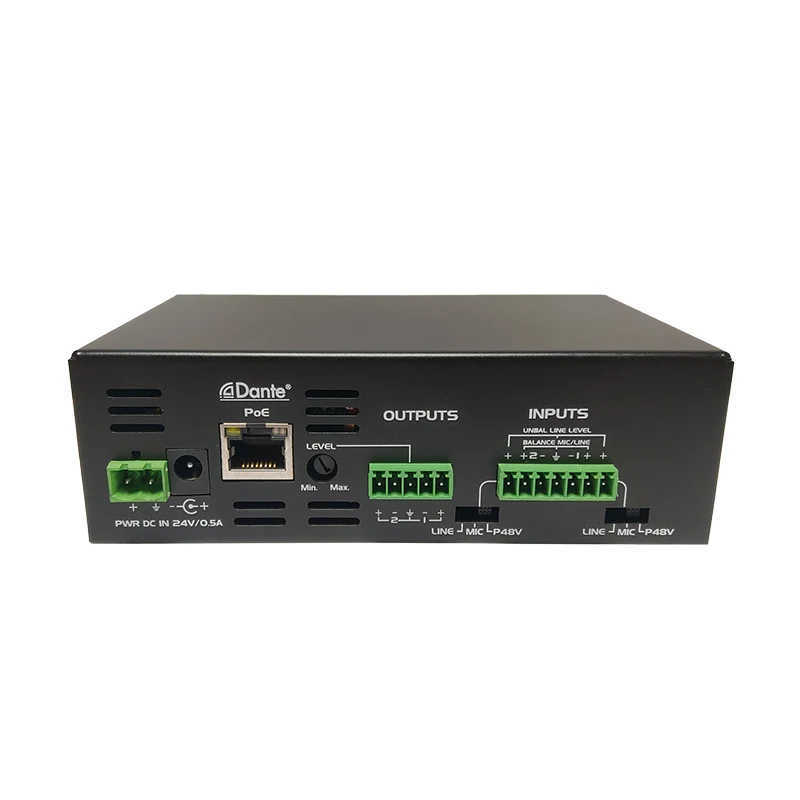

1. Linjevolym: Få kontroll för utgångsnivå.
2. Euro Terminal Input: Ta emot ljudsignalen till Dante Network.
3. RJ-45-port: Använd CAT5-kabel för att ansluta till Dante Network.
Obs: Ethernet -omkopplaren måste ha POE -strömförsörjning.
4. Sync LED: Anger statusen för Dante Network.

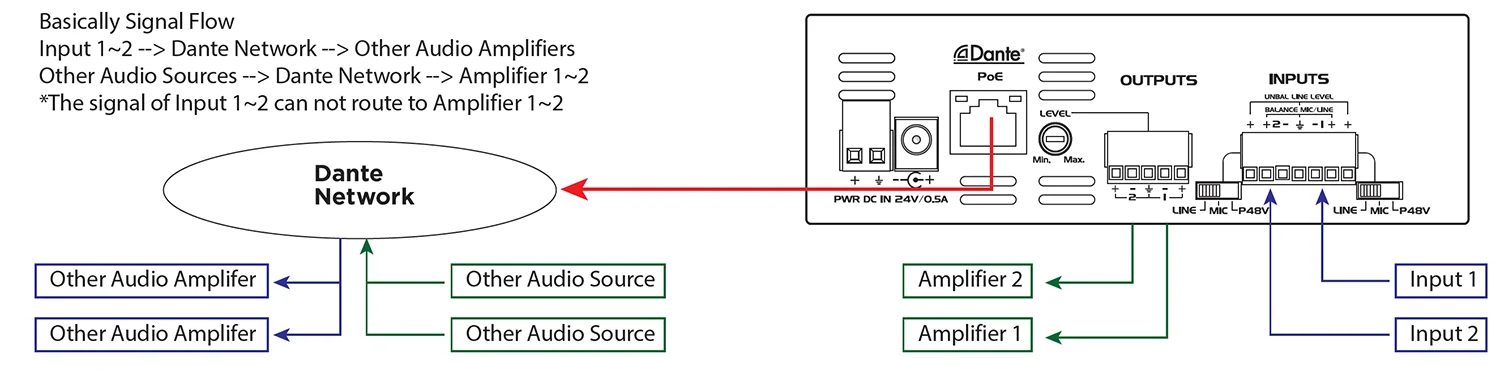

2ch Dante -gränssnittet 2 MIC/LINE -ingångar x 2 -utgångar kan använda i företagens AV -konferenssystem.
Fördelar: Den kan sömlös integration med befintliga Dante AV-nätverk och eliminerar analog kablar för långdistanssignalkörningar.
