DSP -kontrollpanel

DSP -kontrollpanel

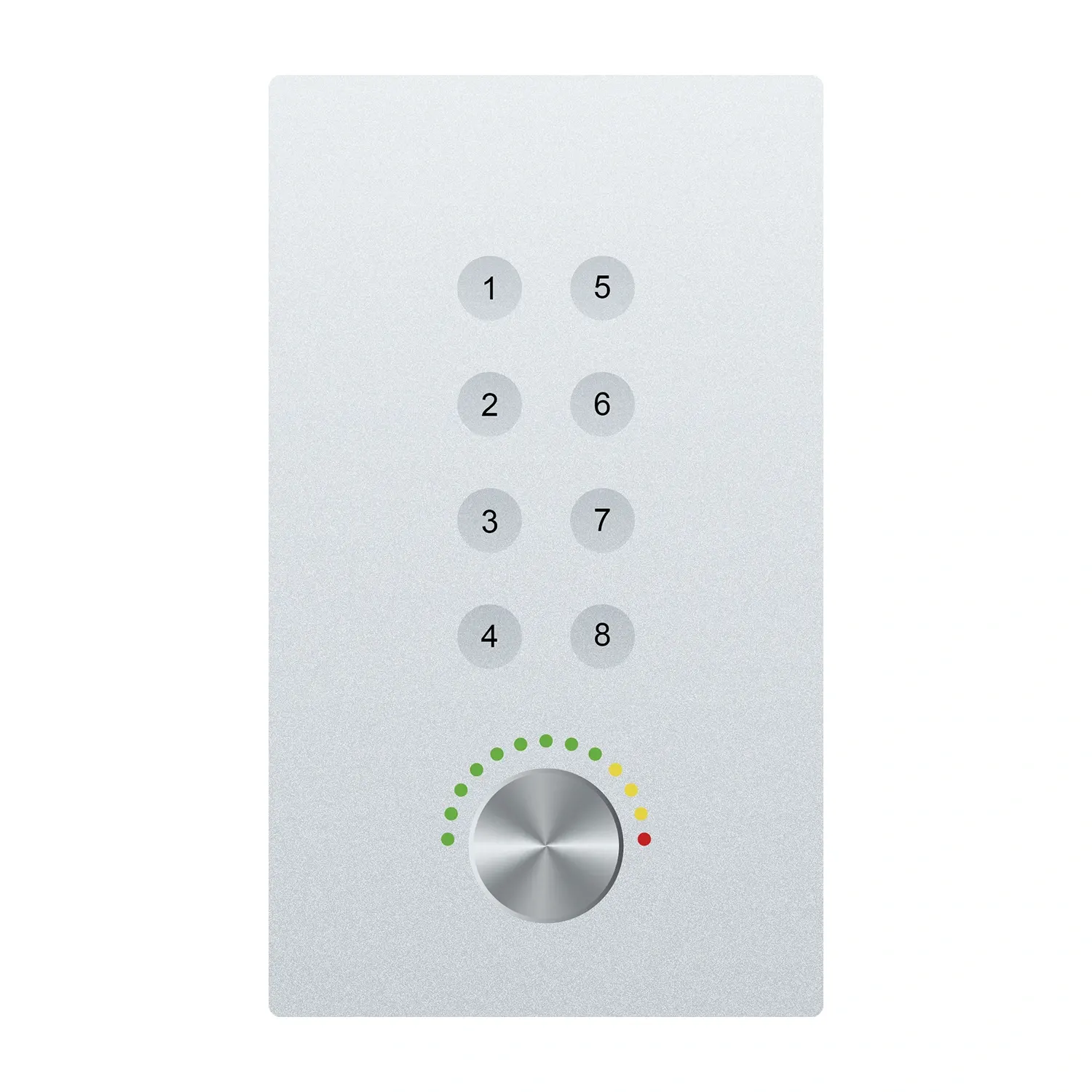

NCP-01 DSP-kontrollpanel är kontrollpanelen för MU DSP.

Antalet nycklar är inte mindre än 8, inte mindre än en knopp;

Funktionsstöd användardefinierad;

Anta UDP -kommunikationsprotokoll;

Poe strömförsörjning;

Kompatibel med MU DSP och samma märke.

DSP -kontrollpanelparametrar:

DSP -kontrollpanel

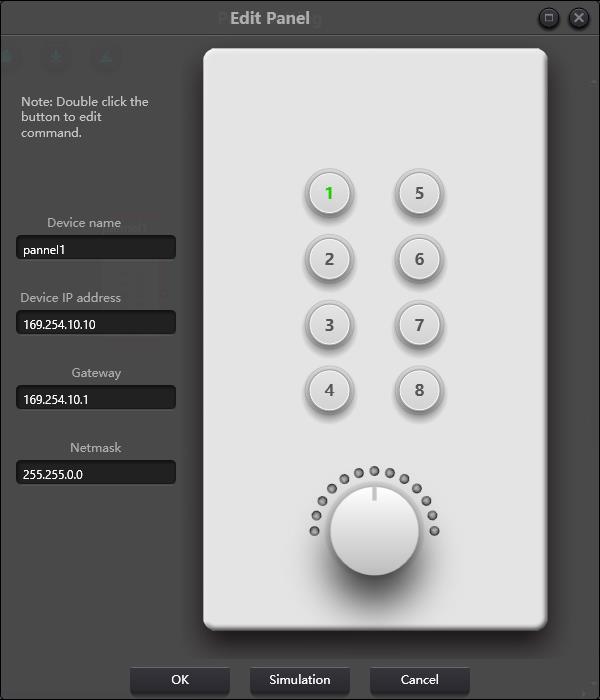

Det finns 8 nycklar och en knopp på nyckelpanelen. Vredet används för att justera vinster och 8 nycklar kan användas för att realisera olika funktioner genom programmering. Det finns fyra typer av nyckelfunktioner, inklusive volymjustering, stum, förinställning och kommando. Dra ett objekt i funktionsområdet till utsedd nyckel för att avsluta programmeringen av nyckeln.

På liknande sätt, efter att ha avslutat all programmering, kan användare använda emuleringsknappen för att kontrollera om konfigurationen är korrekt.

Instruktioner för panelens driftsindikatorer

1. Nyckelindikatorn förblir på, vilket indikerar att nyckeln är konfigurerad med stumfunktion.

2. Nyckelindikatorn fortsätter att blinka, vilket indikerar att nyckeln är konfigurerad med förstärkningsfunktion. Den konfigurerade knoppen använder och justerar också kanalens förstärkning. 13 indikatorer runt ratten indikerar vinster.  De är på eller av med förstärkningsstorlek. Alla 13 indikatorer av indikerar en förstärkning på -72dB medan alla på indikerar en förstärkning på 12dB.

3. En plötslig blixt inträffar när du trycker på nyckelindikatorn indikerar att nyckeln är konfigurerad med förinställd eller kommandofunktion.

Kommandofunktion: Kommandodata kommer från Central Control Command. Se avsnitt 5.
