Dante Interface Mic

DWP22X är en högpresterande Dante-gränssnittspanel som sömlöst konverterar två Dante-kanaler till analoga ljudutgångar och två analoga ljudingångar till Dante-nätverket. DWP22X-UA-modellen är designad för dubbelgångar med dubbla gäng, medan DWP22X-EU är skräddarsydd för europeiska monteringsrygglådor.

För att ställa in, ansluta helt enkelt RJ45-porten till en Ethernet-switch med en CAT5-kabel och använd sedan Dante Controller för att dirigera låg-latens-signaler till och från andra enheter i samma Dante-nätverk. Detta säkerställer effektiv och pålitlig ljudöverföring över ditt nätverk.

Dante Interface Panel MIC/LINE 2 Ingångar x 2 Utgångar Huvudfunktioner:

• Ger Dante -gränssnitt för två ingångar / utgångar

• Två standard XLR -mic- eller linje -ljudkanaler konverterar till Dante Network

• MIC/LINE -valbar på varje ingång

• Justerbar mic/linjeförstärkning från -20 dB till +20dB för varje ingångskanal

• Bytbar 48V Phantom -ström på varje ingång för kondensormikrofon

• Varje ljudinmatningssignal/klipp LED på frontpanelen

• Två XLR -balanserad ljudutgångsnivå från Dante Network från Dante Network

• Två utgångskanaler på bakpanelen (motsvarande två XLR -utgångar)

• Högupplösning 24 -bitars konverterar analog till digital och digital till analog

• Lysdioder anger status för kraft och nätverkssynkronisering på frontpanelen

• Drivs av extern 24VDC strömförsörjning eller POE

• Normal drift med PoE Enable Network Switch

FHBAVTEC Dante Interface MIC/LINE 2 Ingångar x 2 utgångar Specifikation

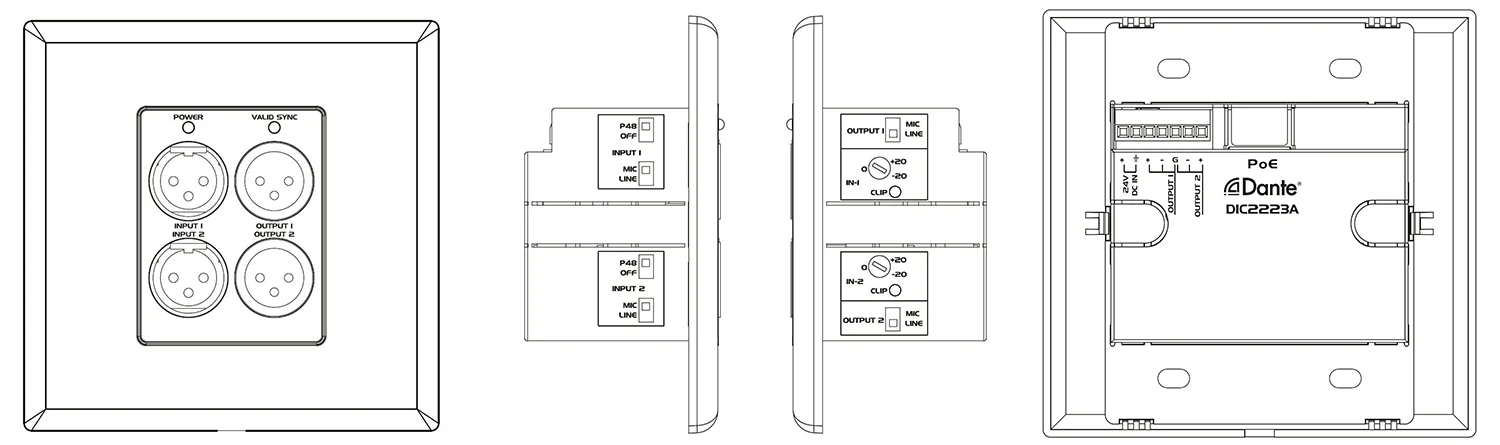

FHBAVTEC Dante Interface Panel MIC/LINE 2 Ingångar x 2 utgångar drift

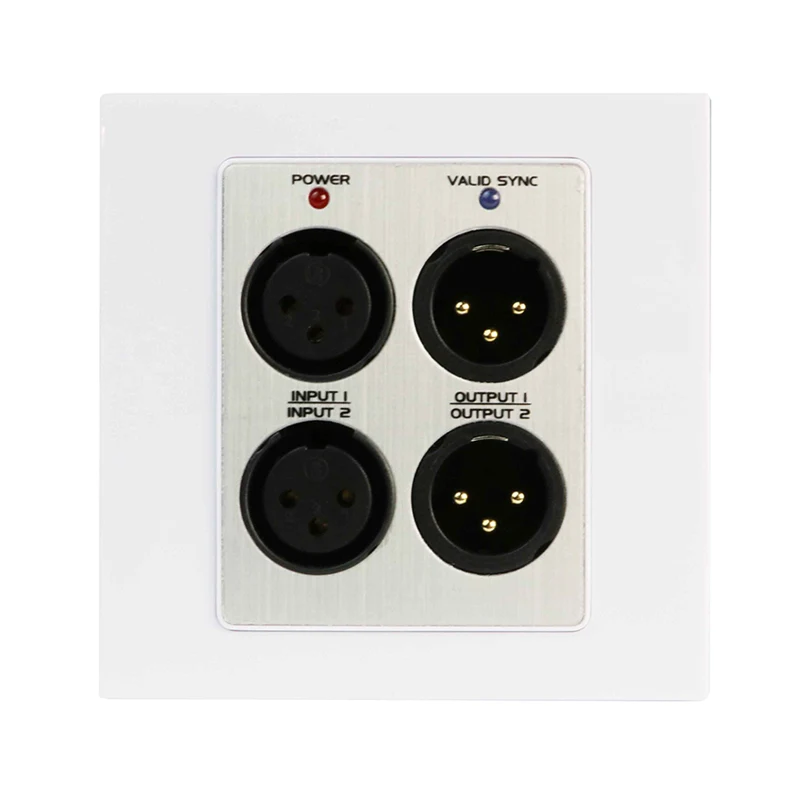

1. Två XLR -ingångar, acceptera MIC eller Line Audio Signal.

2. Två XLR -utgångar, valbara för MIC eller Line Audio Signal.

3. Power LED -indikator.

4. Sync LED indikerar statusen för Dante Network.

5. Ingångsväljare

Linje: Accepterar balanserad eller obalanserad linjekälla.

MIC: accepterar signalen om dynamisk eller kondensormikrofon.

48V: Ger 48V Phantom Power när du ansluter OnDenser -mikrofon.

6. Utgångsväljare: t utgångarna till linjen eller MIC med olika förstärkningsområde.

7. Ingångsförstärkningskontroller: Justera förstärkningsnivån för insignal på ACH -ingångskanalen.

8. Signalklipp LED på varje ingångskanal

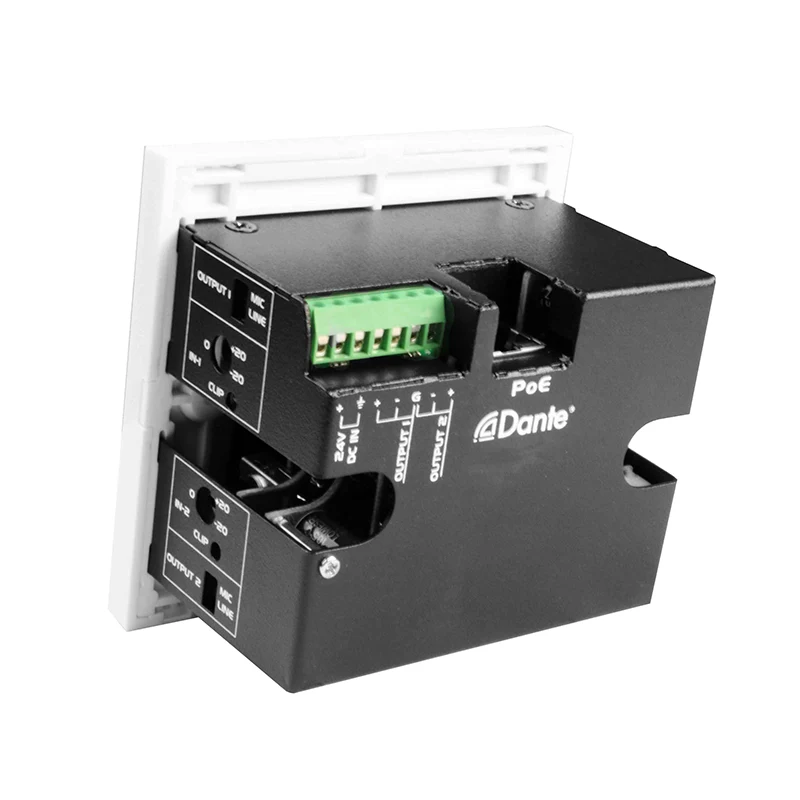

9. Euro Terminalutgångar:

Konverterar två Dante -kanaler till analoga linjeproduktioner. Dessa två utgångar är parallella med utgångarna och frontpanelen.

10.RJ45 -port: Använd CAT5 som kan ansluta till Dante Network.

Obs: När du använder POE -aktiverad nätverksomkopplare kan DWP22X drivas och drift från POE.

11. Effekt: Anslut DC 24V till 2p terminalblock eller DC -ingångsuttag. Obs: Om DC 24V och POE båda är närvarande för DWP22X, kommer enheten att fungera från DC 24V. Och när DC 24V avlägsnas kommer kraften att byta till POE -kraft automatiskt.

FHBAVTEC Dante Interface MIC/LINE 2 Ingångar x 2 utgångar Applikation

2ch Dante-gränssnittet 2 MIC/LINE-ingångar x 2-utgångar Interface Panel är perfekt för professionella ljudapplikationer, såsom konferensrum, live-ljudinställningar, sändningsstudior och installerade AV-system, där tillförlitliga Dante-till-analog och analog-till-Dante-konvertering krävs i en kompakt, rack-fri formfaktor. Dess väggmonterade design möjliggör ren och effektiv integration i olika miljöer samtidigt som högkvalitativ ljudprestanda upprätthålls.
