64Channel Dante DSP

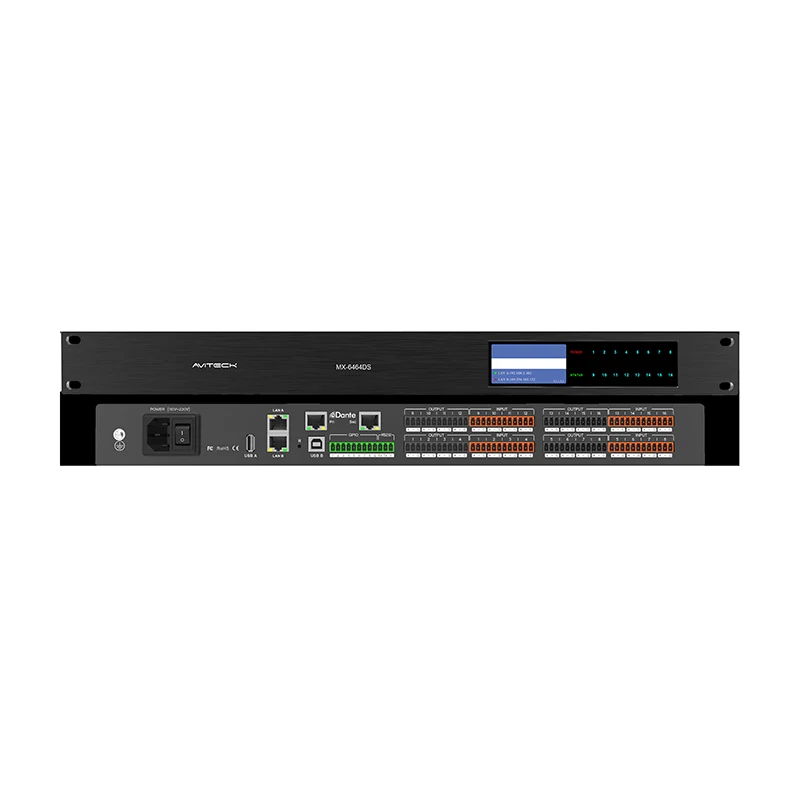

64Channel Dante DSP digital ljudprocessor är en fritt designbar produkt för ljudbearbetning och kontrollsystem. Frontpanelen kommer med en högupplöst färgskärm, som kan visa enhetens aktuella arbetsstatus. Den antar avancerad DSP-behandlingsteknik. Systemet har en mängd olika ljudbehandlingsmoduler att välja mellan. Den öppna mjukvaruarkitekturen kan lösa olika praktiska problem i applikationsscenariot. . 128 nätverksljudkanaler, ger hög bandbredd, låg latens, hög kompatibilitet och lågkostnadslösningar för nätverksljudöverföring.

64Channel Dante DSP produktspecifikation

64Channel Dante DSP Produktens huvudfunktion

1. Kärna hårdvarukomponenter

Högpresterande DSP-processor: Använder Analog Devices High Performance DSP Sharc21569, som är ett högpresterande digital signalbehandling (DSP)-chip från Analog Devices (ADI), känt för sin höga precision, låga strömförbrukning och utmärkta tillförlitlighet. Sharc-seriens DSP-chips används ofta i applikationer som kräver högpresterande ljudbehandling.

NXP I.ML ARM-processor: Som en annan kärnprocessor ger NXP:s I.ML ARM-processor kraftfulla beräknings- och kontrollfunktioner, vilket hjälper till att realisera komplexa ljudsignalbehandlings- och kontrollfunktioner.

2. Nätverksljudfunktion

Stöd för 64*64 Dante-nätverksljudkanaler: Hårdvaran stöder upp till 64 ingångar och 64 utgångar av Dante-nätverksljudkanaler, vilket uppnår överföring av flerkanaligt ljud med låg latens. Samtidigt är den också kompatibel med AES67-standarden, vilket innebär att den kan samverka med andra AoIP (Audio over IP)-enheter som följer AES67-standarden.

Två Gigabit Ethernet-portar: För Dante-ljudanslutning eller nätverksbackup, vilket säkerställer ljudöverföringens stabilitet och tillförlitlighet.

3. Analogt ljudgränssnitt

Upp till 32 analoga ljud I/O-kanaler: Tillhandahåller en rik uppsättning analoga ljudingångs- och utgångsgränssnitt för att möta olika ljudbehandlingsbehov.

16 analoga ljudingångskanaler för mikrofon/linjenivå: Stöder mikrofon- och linjenivåingång, lämplig för olika ljudkällor.

16 analoga ljudutgångskanaler på linjenivå: Ger linjenivåutgång för att driva olika ljudenheter.

4. Andra gränssnitt och funktioner

USB A- och USB B-gränssnitt: Ger flexibla USB-anslutningsalternativ för dataöverföring och enhetskontroll.

RS232-gränssnitt: Stöder seriell kommunikation, bekvämt för anslutning och kontroll med andra enheter.

GPIO-gränssnitt: Åtta GPIO-gränssnitt kan användas för fri in- och utkonfiguration, vilket ökar flexibiliteten och skalbarheten hos hårdvaran.

Två oberoende 100 Gigabit Ethernet-portar: Används för kontrollanslutning eller nätverkssäkerhetskopiering, vilket ger ytterligare nätverksredundans och säkerhet.

Upp till 8*8 USB digital ljudinspelning och sändningskanaler: Stöder inspelning och sändning av flerkanaligt digitalt ljud, lämpligt för olika ljudapplikationsscenarier.

5. Strömförsörjning och arkitekturdesign

Inbyggd dedikerad strömmodul: Säkerställer stabil strömförsörjning och förbättrar utrustningens tillförlitlighet och stabilitet.

12V (500mA) DC extern strömförsörjning: ger ett bekvämt sätt att komma åt strömförsörjningen.

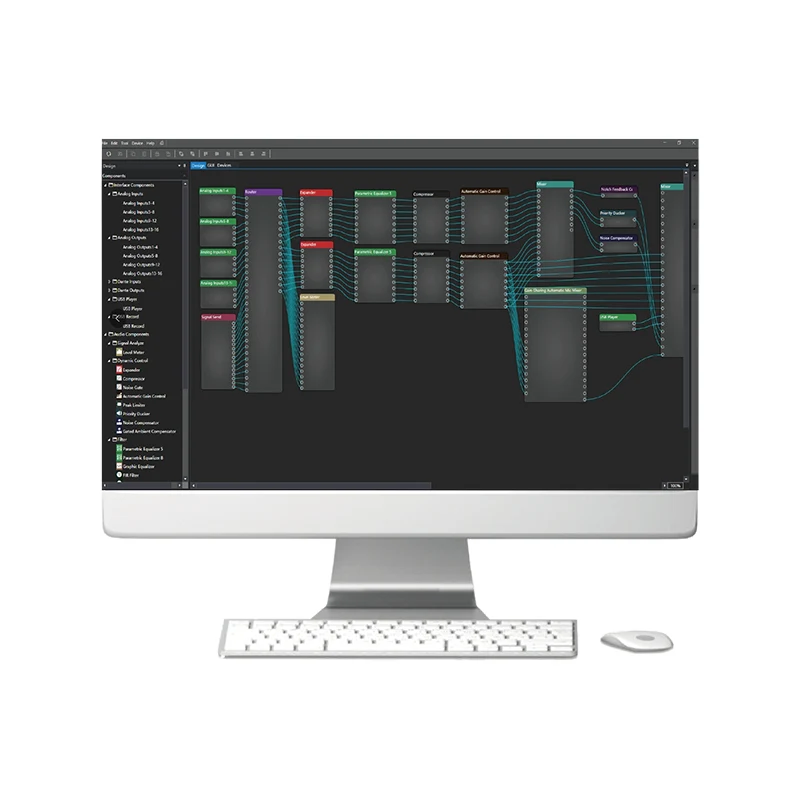

Öppen arkitektur: tillåter användare att ställa in signalbehandling och processer godtyckligt, samt designa användarkontrollgränssnitt, vilket ger stor flexibilitet och anpassningsbarhet.

6. Ytterligare funktioner

Stöd för USB-ljudkort: utökar möjligheterna för ljudbehandling.

Inbyggd AEC, ANC, AFS: AEC (eko-avstängning), ANC (aktiv bruskontroll) och AFS (automatisk återkopplingsundertryckning) och andra funktioner förbättrar kvaliteten och effekten av ljudbehandling.

Stöd för WIFI-anslutning: ger trådlösa anslutningsalternativ för att underlätta kommunikation och dataöverföring med andra enheter i det trådlösa nätverket.

64Channel Dante DSP produktapplikation

Den 64-kanaliga Dante DSP-produkten representerar ett betydande framsteg inom ljudbehandlingsteknologi, och erbjuder ett brett utbud av applikationer på grund av dess höga prestanda och flexibilitet. Här är en detaljerad översikt över dess potentiella tillämpningar:

1. Liveljud och spelställen

Ljudmixning och routing: DSP:ns förmåga att hantera 64 kanaler Dante-nätverksljud gör den idealisk för liveljudmiljöer, vilket möjliggör komplex blandning och routing av ljudsignaler.

Eko och brusreducering: Inbyggda moduler AEC (Acoustic Echo Canceller) och ANC (Active Noise Control) kan reducera oönskat eko och brus avsevärt, vilket förbättrar den övergripande ljudkvaliteten.

2. Inspelningsstudior

Flerspårsinspelning: Med stöd för upp till 64 ljudkanaler är DSP perfekt för flerspårsinspelningssessioner och fångar varje detalj i ett framträdande.

Digital Audio Workstation Integration: DSP kan sömlöst integreras med populära DAWs (Digital Audio Workstations), vilket ger ett sömlöst arbetsflöde för ljudinspelning, redigering och mixning.

3. Broadcasting och Streaming

Ljudbearbetning för liveströmmar: DSP:ns kraftfulla bearbetningskapacitet kan användas för att förbättra ljudkvaliteten för liveströmmar, vilket säkerställer att tittarna får en högtrogen ljudupplevelse.

Multichannel Audio Broadcasting: Med stöd för AES67-kompatibilitet kan DSP användas i sändningsmiljöer för att sända och ta emot flerkanaliga ljudsignaler över IP-nätverk.

4. Konferens- och mötesplatser

Ljudkonferenser: DSP:n kan användas för att underlätta ljudkonferenser, med stöd för funktioner som automatisk förstärkningskontroll (AGC) och brusreducering för att säkerställa tydlig kommunikation.

Centraliserad kontroll: Med RS232, RS485 och UDP kontrollalternativ kan DSP integreras i ett centraliserat kontrollsystem, vilket möjliggör enkel hantering av ljudinställningar och utrustning.

5. Installationer och ljudsystem

Ljuddistribution: I stora installationer kan DSP användas för att distribuera ljudsignaler till flera zoner eller rum, med stöd för exakt routing och kontroll.

Ljudsystemoptimering: DSP:ns kraftfulla bearbetningskapacitet kan användas för att optimera ljudsystemet för olika miljöer, vilket säkerställer att ljudet levereras med klarhet och precision.

6. Utbildning och träning

Ljudförstärkning för klassrum: DSP kan användas för att förbättra ljudförstärkning i klassrum, vilket säkerställer att eleverna kan höra föreläsningar och presentationer tydligt.

Distansutbildning och webbseminarier: Med stöd för flerkanalig ljudinspelning och strömning kan DSP användas för att underlätta distansutbildning och webbseminarier, vilket ger en ljudupplevelse av hög kvalitet för deltagarna.

7. Performance Arts Center och teatrar

Ljudmixning för liveframträdanden: DSP kan användas för att mixa ljudsignaler för liveframträdanden i teatrar och performancecentrer, vilket säkerställer att publiken får en tydlig och uppslukande ljudupplevelse.

Ljuddesign och effekter: Med sina kraftfulla bearbetningsmöjligheter kan DSP användas för att skapa intrikata ljuddesigner och effekter för teaterproduktioner.
