8-kanals digital signalprocessor

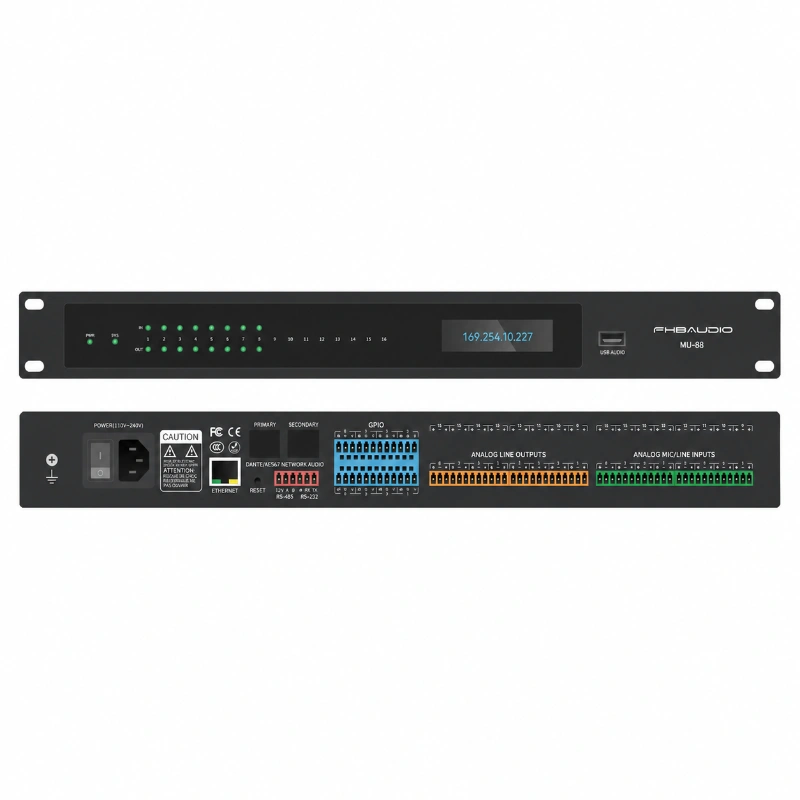

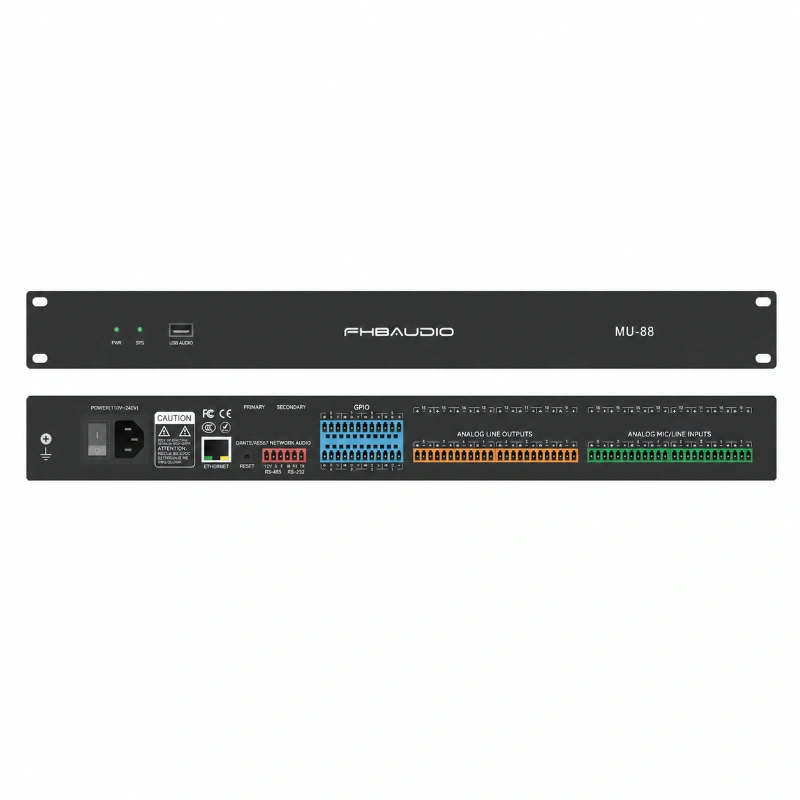

MU88 8-kanals digital signalprocessor är en professionell digital signalprocessor byggd för kommersiella ljudsystem som kräver exakt mixning, eko- och återkopplingskontroll och nätverksbaserad ljudhantering i en enda rack-utrymmesenhet. Drivs av en ADI SHARC 21489 DSP-motor, bearbetar den 8 analoga ingångar och 8 analoga utgångar med akustisk ekodämpning av busstyp, återkopplingsundertryckning av oberoende kanaler och automatisk förstärkningsdelningsblandning. Ett inbyggt USB-ljudkort möjliggör direktanslutning till en PC för musikuppspelning, inspelning och mjuka konferensplattformar som Zoom och Tencent Meeting. MU88 är designad för integratörer och AV-konsulter och förenklar systemdesignen i konferensrum, klassrum och flerfunktionslokaler genom att konsolidera ekodämpning, mixning och ljuddirigering till en centralt kontrollerbar processor, vilket minskar rackutrymmet och installationstiden samtidigt som den dagliga tillförlitligheten för slutanvändarna förbättras.

MU88 tillhör FHB Audios Dante-färdiga digitala signalprocessorserie, placerad för integratörer som behöver pålitlig ljudbehandling med nätverksbaserad kontroll och övervakning. I sin kärna körs enheten på en ADI SHARC 21489-processor som arbetar på 450 MHz SIMD med 400 MIPS / 1,6 GFLOPS processorkapacitet, vilket ger den utrymme för att köra flera DSP-funktioner samtidigt utan extra latens - systemfördröjningen hålls under 3 ms.

Arbetsprincip:analogt ljud kommer in genom 8 balanserade ingångskanaler, konverteras och bearbetas genom DSP-motorns blandnings-, filtrerings- och dynamiksteg och dirigeras sedan till 8 balanserade analoga utgångar. Buss-typ AEC (512 ms tail time, 60 dB/s konvergens, 60 dB annullering djup) tar bort eko från konferenssignaler, medan oberoende-kanal AFC tillämpar notch-baserad återkopplingsundertryckning med upp till 10 dB extra förstärkning före återkoppling. ANS-brusdämpning, en Ducker- och ANC-brusförstärkningskompensation rensar upp signalvägen ytterligare, och AMC-förstärkningsdelningsautomatik med en gatemixer håller multimikrofonrum balanserade automatiskt.

Kärnvärde:den 8-kanaliga digitala signalprocessorn reducerar ett rums ljudrack till en enda processor snarare än en stapel med separata mixare, ekodämpare och återkopplingsdämpare, vilket sänker både installationskostnaden och långsiktigt underhåll. Dess centrala kontrollstöd (RS232, RS485, UDP) och 8-vägs GPIO låter integratörer knyta MU88 till kontrollsystem från tredje part för att starta och stänga av rummet med en knapptryckning.

Systemfördelar:en Windows PC-kontrollapplikation tillåter tekniker att redigera och lagra flera scener – mötesläge, presentationsläge eller händelseläge – och inkluderar en skärmlåsfunktion för att förhindra oavsiktliga ändringar av ett livesystem. Upp till 30 enheter kan hanteras från ett enda gränssnitt, och MU88 stöder upp till 8 enheter som fungerar online samtidigt, vilket gör den lämplig för både enkelrumsinstallationer och större flerrumsinstallationer som hanteras från en instrumentpanel.

Applikationspositionering:MU88 är bäst lämpad för medelstora konferensrum, träningsrum, klassrum och styrelserum som behöver pålitlig röstförstärkning, automatisk mixning och fjärrkontroll utan komplexiteten i ett helt anpassat DSP-programmeringsprojekt.

Produktparametrar

Produktegenskaper

Högpresterande DSP-motor

Byggd på ADI SHARC 21489 @ 450 MHz SIMD-processor med 400 MIPS / 1,6 GFLOPS processorkapacitet, kör MU88 blandning, filtrering och dynamikbehandling parallellt samtidigt som systemfördröjningen är under 3 ms, så livekonferenser och talförstärkning förblir responsiva.

Inbyggt USB-ljudkort för mjuka konferenser

Ett integrerat en-in/en-ut USB-ljudkort ansluts direkt till en bärbar dator eller PC, vilket stöder musikuppspelning, inspelning och mjuka videokonferensplattformar som Zoom, Tencent Meeting och DingTalk utan någon extra hårdvara för ljudgränssnitt.

Bus-Type Acoustic Echo Cancellation (AEC)

Buss-typ AEC med en 512 ms tail time, 60 dB/s konvergenshastighet och 60 dB avbrytningsamplitud tar bort eko över alla aktiva kanaler och håller fjärrdeltagare fria under hybridmöten och videosamtal.

Independent-Channel Feedback Undertryckning (AFC)

AFC per kanal använder en notch-filteralgoritm för att undertrycka feedback på varje mikrofon oberoende, vilket lägger till upp till 10 dB användbar förstärkning före feedback i öppna rum med flera livemikrofoner.

Brusreducering och förstärkningskompensation

ANS omgivningsbrusdämpning förbättrar signal-brusförhållandet med upp till 18 dB, medan den inbyggda Ducker och ANC brusförstärkningskompensatorn automatiskt hanterar bakgrundsbrus och förstärkningsskift under tysta eller bullriga perioder.

Automatisk vinstdelningsblandning (AMC)

AMC automixning med en gate mixer balanserar flera öppna mikrofoner automatiskt, vilket minskar behovet av manuell förstärkning vid möten med flera aktiva högtalare.

Flexibel centralstyrning

RS232-, RS485- och UDP-kontrolllägen, tillsammans med 8-vägs GPIO, möjliggör integration med kontrollsystem från tredje part för entrycksström, signalväxling och miljökontroll över ett rum eller en anläggning.

Scenbaserad Windows-kontrollprogramvara

En dedikerad Windows-klient låter tekniker övervaka processorn, redigera och återkalla scener som mötesläge eller händelseläge och låsa skärmen för att förhindra oavsiktliga ändringar - med upp till 30 enheter som kan hanteras från ett enda gränssnitt.

Ansökningar

Konferensrum för företag

Leverera tydlig talförstärkning, automatisk mixning och ekofria hybridmöten för styrelserum och medelstora konferensutrymmen.

Träningsrum och klassrum

Stöd föreläsnings- och träningsmiljöer med flera mikrofoner med automatisk förstärkningsdelning och återkopplingsundertryckning för konsekvent rösttydlighet.

Multifunktionshallar

Hantera växlingen mellan presentations-, diskussions- och händelseljudscener genom återkallningsbara, förkonfigurerade bearbetningsprofiler.

Distribuerade / Flerrumsfaciliteter

Hantera upp till 8 onlineenheter och upp till 30 enheter från ett kontrollgränssnitt, vilket förenklar övervakningen av processorer i flera rum.
